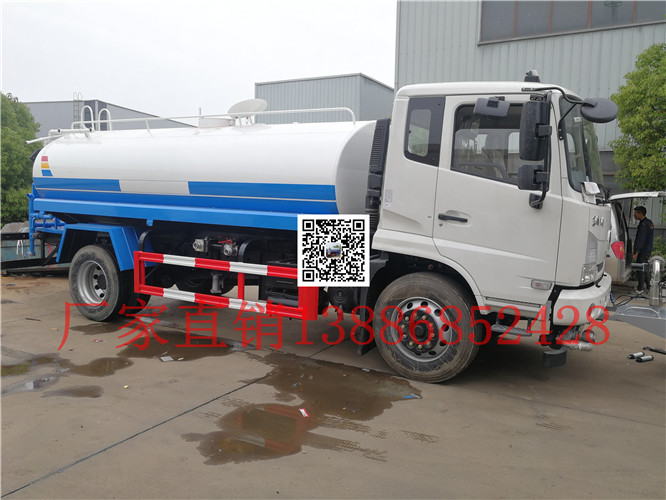

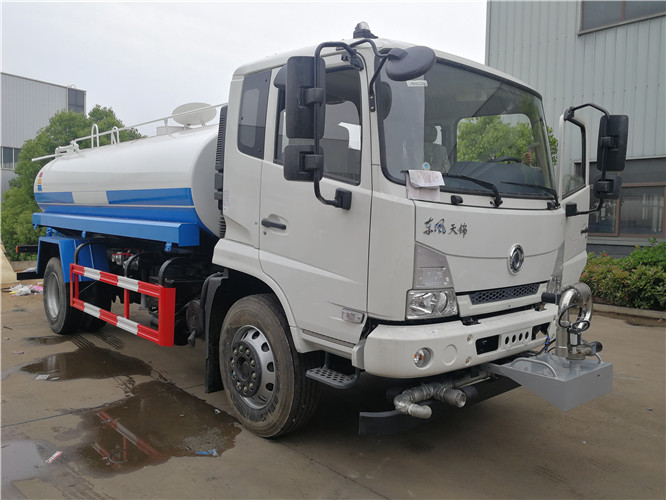

東風天錦綠化噴灑車
|
【主要技術參數】 |
|||
|
總質量(Kg) |
15800 |
罐體容積(m3) |
15 |
|
額定載質量(Kg) |
8805 |
外形尺寸 |
8500×2480×3000 |
|
整備質量(Kg) |
6800 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
18/12 |
前懸/后懸 |
1430/2370 |
|
軸數 |
2 |
軸距 |
4700 |
|
軸荷(Kg) |
5800/10000 |
最高車速(Km/h) |
98 |
|
其它 |
1、介質為:水溶液,密度是1000千克/立方米,有效容積:15立方米;軸距: 4700對應罐體外形尺寸(長/長軸/短軸)(mm):5200/2200/1340。2、防護材料:Q235碳鋼,連接方式:左右側面及后下部防護均采用焊接連接,后部防護斷面尺寸:120×50,后部防護離地高度:500。3、ABS型號:3631010-C2000,4460046440;生產廠家:東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車控制系統(中國)有限公司。4、車輛顏色、文字噴涂及局部細節可變化。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
東風天錦 |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風商用車有限公司 |
|
外形尺寸 |
8790×2370,2460×2760 |
輪胎數 |
6 |
|
接近角/離去角(°) |
20/18 |
輪胎規格 |
9.00R20 16PR |
|
鋼板彈簧片數 |
7/9+6,8/10+8 |
前輪距 |
1880 |
|
燃料種類 |
柴油 |
后輪距 |
1800 |
|
排放標準 |
GB3847-2005,GB17691-2005國V |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
ISB180 50 |
東風康明斯發動機有限公司 |
5900 |
132 |
灑水車專用功能：
灑水車噴水出口： 前沖，后灑，后工作臺高炮,前沖（噴）后灑、帶側噴（花灑）、帶后工作平臺、
平臺上安裝綠化灑水高炮（炮有大雨、中雨、毛毛雨、霧狀可調節），帶吸水管，帶消防接頭，帶自流閥，自吸自排.
工作范圍：自吸高度：≤6m，灑水寬度：≥14m，可調節成柱狀，射程≥28m；也可調節成霧狀，射程≥15m。
前沖后灑灑水車寬度≥14m，高炮最大射程≥28m 霧狀射程≥15m

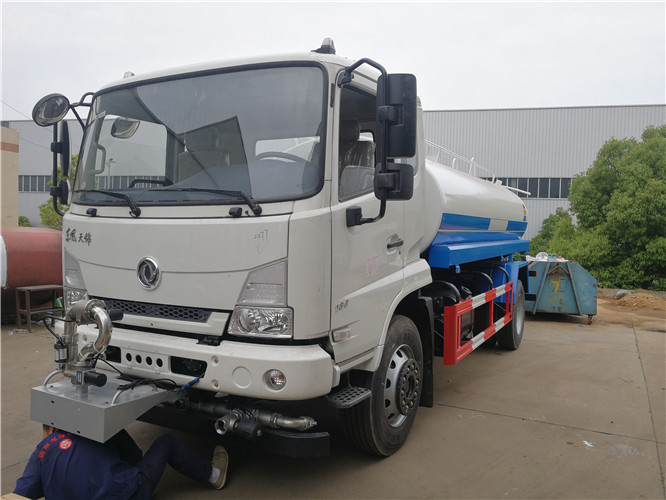

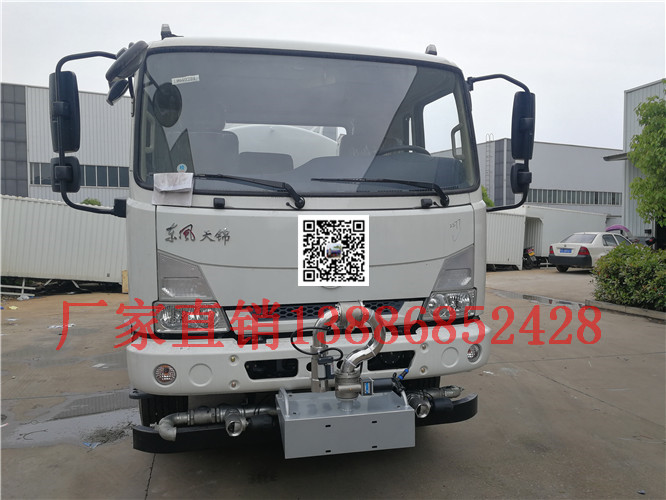

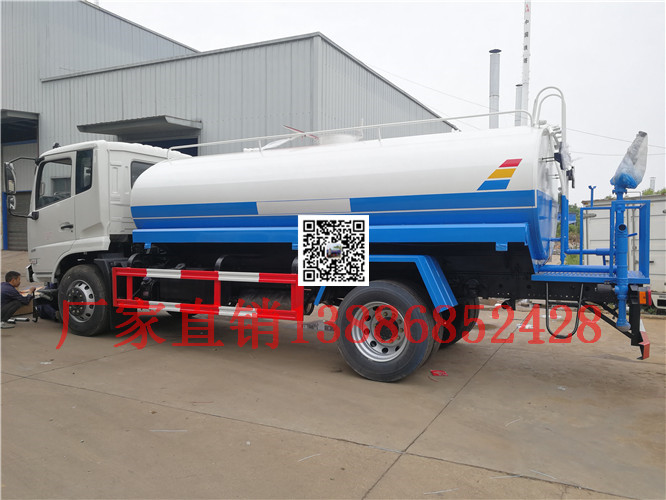

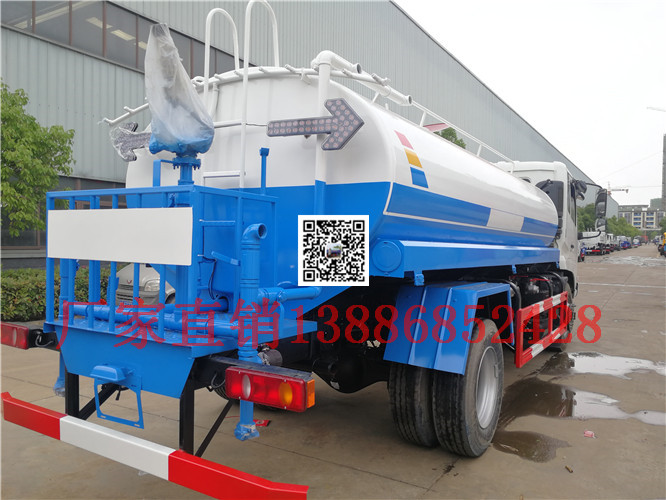

灑水車前裝有鴨嘴形噴嘴或圓錐形沖嘴，后面裝有圓柱形灑水噴嘴或蓮蓬頭噴嘴，后部有工作平臺，裝配有水炮。后還可裝8個噴嘴。
1.吸水作業
（1）灑水車盡量接近作業點
（2）打開走臺箱邊門，取出吸水膠管，使之向后擺動，無彎折現象。
（3）.將吸水膠管盡可能深的抽入水中，保證管端在作業過程中始終距液面300mm以下。
（4）.將四通閥手柄推至與地面垂直。
（5）.將變速器掛入空擋，然后起動發動機，分離離合器，將取力器開關向后拉即掛檔取力，泵開始運轉。
（6）操作員可通過后封頭上部的觀察鏡，當液面達到觀察鏡中部時，應通知駕駛員，同事應迅速將吸水膠管拉離水面或關閉四通閥。
（7）收起膠管后，將其放回走臺箱，關好邊門。
（8）將灑水車駛離抽水地點.
